План электрики в квартире перед ремонтом: розетки, свет и техника

Для встроенного оборудования соберите модели и монтажные схемы. Отдельно запишите технику на будущее — например, сушильную машину или кондиционер. Если модель ещё не выбрана, отметьте предполагаемое место и оставьте характеристики на уточнение.

План размещения показывает, где вам нужны подключения. План разводки и схема щита описывают, как их выполнить: по каким трассам пройдёт кабель, какие линии и защитные аппараты нужны. Эту техническую часть разрабатывает специалист с учётом оборудования и условий квартиры.

Укажите, кто делает нишу или вырез, где пройдут вода и слив, как открываются дверцы. Для кухни важны не только фасады: вытяжка, подсветка и расположение коммуникаций тоже могут изменить задание. Для ванной исходной точкой служит согласованная расстановка сантехники, а не универсальная высота розетки из статьи.

Если техника уже куплена, приложите модели и инструкции, а также проверьте доступ к местам подключения. Если ещё выбирается, оставьте открытый вопрос по модели и согласуйте, какие работы нельзя завершать до её уточнения.

Опишите привычные действия: включить свет при входе, выключить у кровати, оставить подсветку рабочей поверхности без верхнего света. Электрик подберёт способ реализации. Не обязательно знать названия всех выключателей, чтобы объяснить нужный результат.

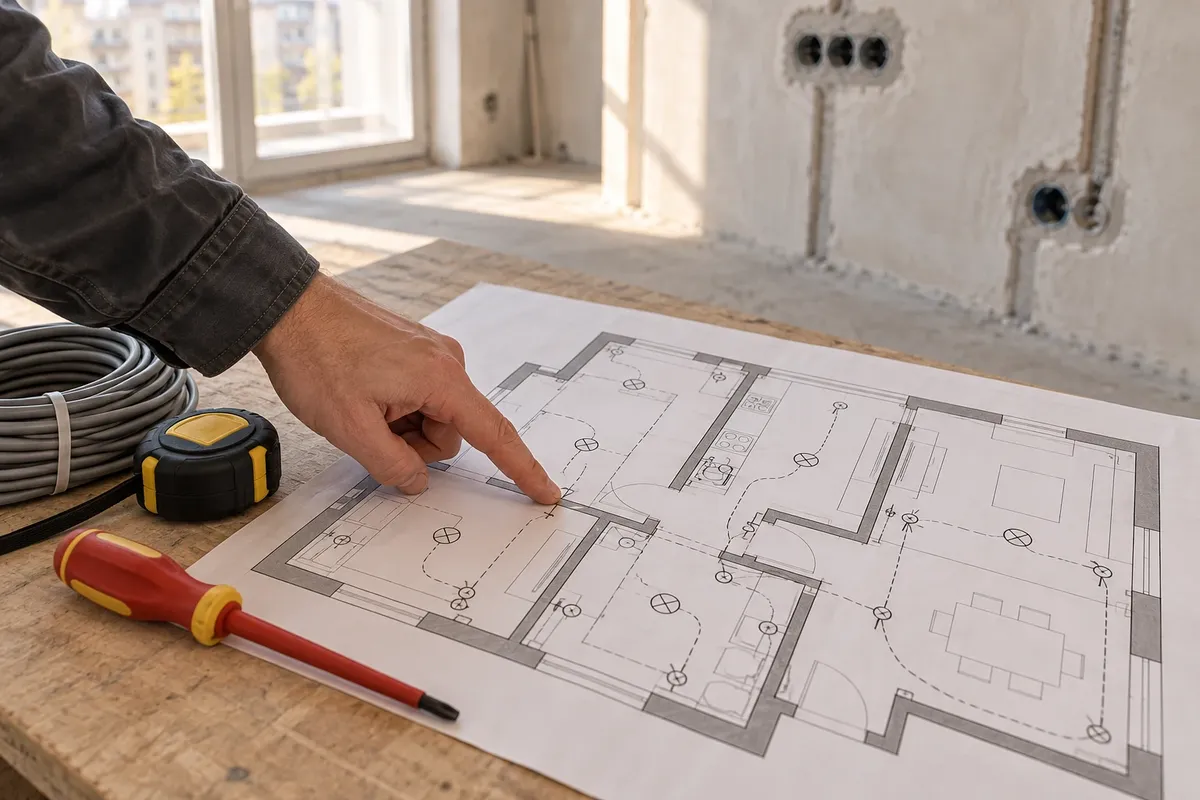

На эскизе используйте разные обозначения для розеток, светильников и сетевых подключений, добавьте расшифровку. Рядом с выключателем подпишите, каким светом он управляет. Для рабочего стола и телевизора отметьте, нужен ли кабель интернета и где будет стоять роутер.

Количество розеток само по себе не определяет допустимую нагрузку. Не добавляйте мощный прибор в готовую группу только потому, что рядом есть свободное гнездо. Требования к его питанию сверяют с документацией, а линию и защиту — с техническим расчётом.

Заранее обсудите место щита, доступ к нему, подписи групп и резерв для согласованных будущих изменений. Свободное место в корпусе не подтверждает запас мощности квартиры. Новый потребитель может потребовать проверки выделенной мощности и решения по линии, а не только ещё одного аппарата.

При согласовании электромонтажа отдельно отметьте открытые вопросы по группам и месту щита. Не копируйте состав чужого щита по фотографии: даже при одинаковой площади оборудование и условия питания могут различаться.

Добавьте модели приборов и сверьте каждую с мебельным чертежом. У духовки отметьте нишу, у панели — вырез в столешнице, у посудомоечной машины — место и доступные коммуникации. Подпишите, к какому прибору относится каждая точка питания.

Затем передайте план электрику: он определит нужные линии и защиту и свяжет их со схемой щита. Мебельщик и установщик должны видеть один и тот же вариант размещения. В этом учебном примере результат подготовки — согласованное задание для специалистов, а не самостоятельный подбор кабеля и автоматов.

Сверьте чертёж с размерами мебели, сантехникой и моделями техники: откроется ли дверца, не закроет ли шкаф розетку, удобно ли выключать свет у кровати? Для ещё не выбранного прибора оставьте явную пометку. Если ответ зависит от будущей перестановки, положение точки нужно уточнить до монтажа.

Попросите электрика показать, какие точки относятся к каждой группе, где расположен щит и куда идут трассы. Так можно сопоставить техническую схему с вашим планом комнат и обнаружить пропущенное подключение до начала работ.

До закрытия проводки отделкой договоритесь о фиксации фактических трасс и расположения оборудования. Сохраните эти сведения вместе с планом: они пригодятся при обслуживании и следующем ремонте. Перед сверлением всё равно требуется проверка места работ — одной фотографии проводки недостаточно.

Отмечайте положение точки относительно выбранной стены или другого постоянного ориентира и подписывайте размеры. Высоты согласуйте с учётом будущего чистового пола и мебели. Допустимые места размещения и техническое решение проверяет специалист.

Соберите мебельный план, модели техники и электрические отметки в один комплект с датой. Если переносите шкаф или меняете духовку, укажите, какие точки затронуты. Сообщение «посмотрите новый рисунок» без перечня изменений легко оставляет часть старых решений в работе.

Например, после замены кухонного шкафа духовка перемещается в другую нишу. В новой версии отметьте не только сам шкаф, но и затронутые подключения; попросите электрика подтвердить изменения. По нерешённым пунктам заранее определите, какие работы можно выполнять сейчас, а какие ждут уточнения.
